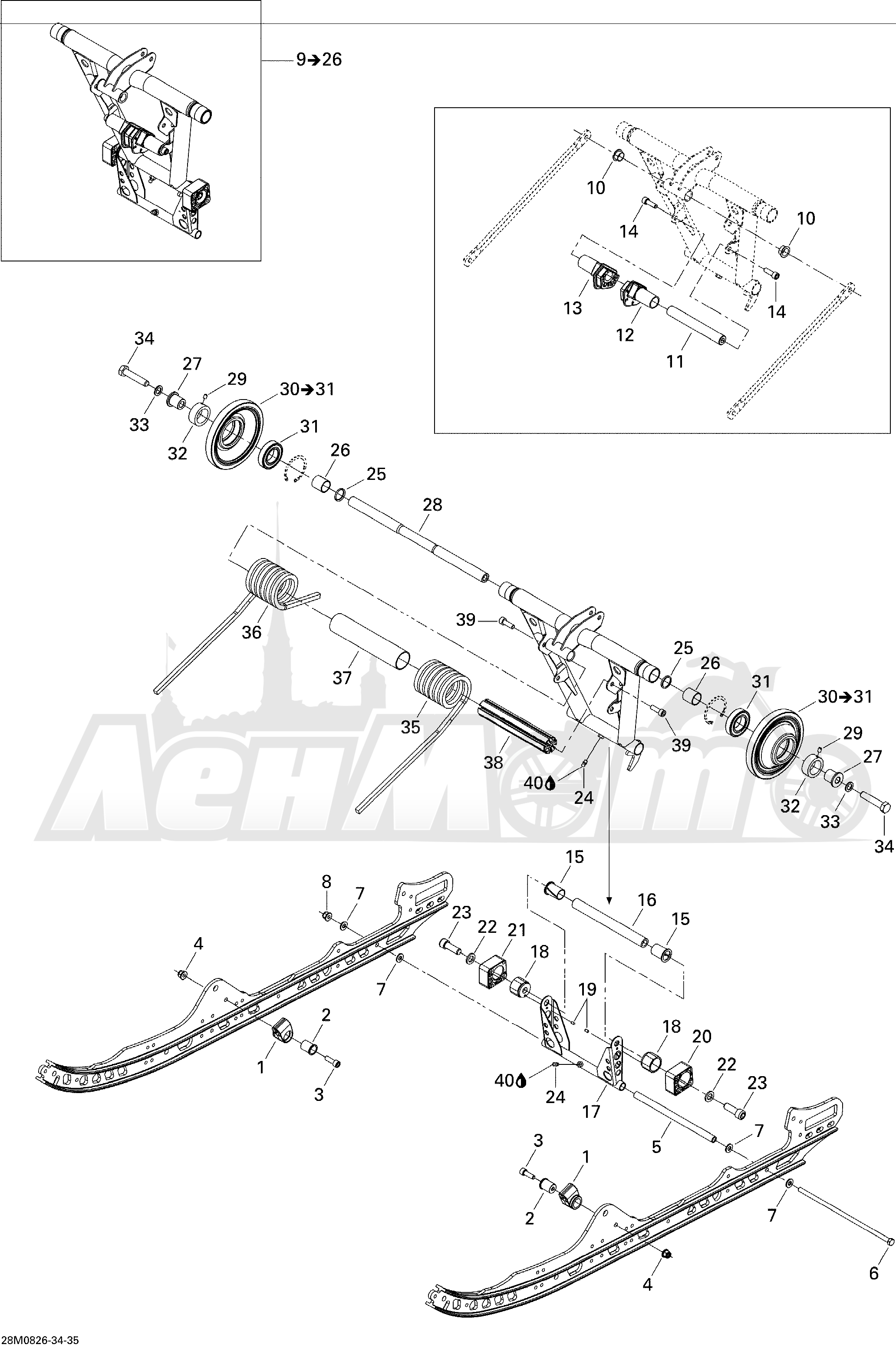

Запчасти для Снегохода Ski-Doo 2008 GSX LTD 800R Раздел: 08- Rear Arm | 08 задний рычаг
| На схеме | Артикул | Наименование | В сборке |
|---|---|---|---|
| 1 | 503191183 | Spring Support пружина кронштейн |
2 |
| 2 | 503190754 | Retainer Cushion фиксатор подкладка |
2 |
| 3 | 205082544 | Socket Head Screw M8 X 25 разъем, розетка головка винт M8 X 25 |
2 |
| 4 | 233281414 | Hex. Flanged Elastic Nut M8 шестигранный. с фланцем эластичный гайка M8 |
2 |
| 5 | 503189156 | Pivot Arm Axle ось вращения рычаг ось |
1 |
| 6 | 732601198 | Long Bolt M8 длинный болт M8 |
1 |
| 7 | 503189157 | Washer шайба |
4 |
| 8 | 233281414 | Hex. Flanged Elastic Nut M8 шестигранный. с фланцем эластичный гайка M8 |
1 |
| 9 | 503191785 | Rear Arm Ass'y. Includes 9 to 26 задний рычаг в сборе. включает 9 на 26 |
1 |
| 10 | 503191555 | Swivel Bushing поворотный втулка, сайлентблок |
2 |
| 11 | 503191178 | Spring Cam Axe пружина кулачок Axe |
1 |
| 12 | 503191191 | LH Spring Cam левая сторона пружина кулачок |
1 |
| 13 | 503191190 | RH Spring Cam правая сторона пружина кулачок |
1 |
| 14 | 205582544 | Socket Head Screw M8 X 25, Scotch Grip разъем, розетка головка винт M8 X 25, скотч ручка |
2 |
| 15 | 503191640 | Cushion подкладка |
2 |
| 16 | 503190687 | Lower Shaft нижний вал |
1 |
| 17 | 503191302 | Pivot Arm ось вращения рычаг |
1 |
| 18 | 503189488 | Block Guide блок направляющая |
2 |
| 19 | 250400005 | Dowel Pin 4 X 8 mm штифт, направляющая втулка 4 X 8 mm |
2 |
| 20 | 503191563 | LH Block, 4 Positions левая сторона блок, 4 Positions |
1 |
| 21 | 503191562 | RH Block, 4 Positions правая сторона блок, 4 Positions |
1 |
| 22 | 503189148 | Washer шайба |
2 |
| 23 | 205523544 | Socket Head Screw M12 X 35, Scotch Grip разъем, розетка головка винт M12 X 35, скотч ручка |
2 |
| 24 | 408200700 | Grease Fitting масленка |
2 |
| 25 | 503191774 | Washer шайба |
2 |
| 26 | 503191773 | Bushing втулка, сайлентблок |
2 |
| 27 | 503191775 | Bushing втулка, сайлентблок |
2 |
| 28 | 503191776 | Upper Shaft верхний вал |
1 |
| 29 | 206260844 | Socket Set Screw M6 X 8 разъем, розетка набор винт M6 X 8 |
2 |
| 30 | 503191777 | Wheel 144. Includes 30 to 31 колесо 144. включает 30 на 31 |
2 |
| 31 | 503191778 | Ball Bearing шариковый подшипник |
2 |
| 32 | 503191782 | Retaining Ring удерживающий кольцо |
2 |
| 33 | 503189276 | Washer шайба |
2 |
| 34 | 207226044 | Hex. Screw M12 X 60, Scotch Grip шестигранный. винт M12 X 60, скотч ручка |
2 |
| 35 | 503191613 | LH Spring, Square левая сторона пружина, квадрат |
1 |
| 36 | 503191612 | RH Spring, Square правая сторона пружина, квадрат |
1 |
| 37 | 503191345 | Plastic Bushing пластик втулка, сайлентблок |
1 |
| 38 | 503191344 | Spring Axle пружина ось |
1 |
| 39 | 205582544 | Socket Head Screw M8 X 25, Scotch Grip разъем, розетка головка винт M8 X 25, скотч ручка |
2 |
| 40 | 219700417 | Synthetic Grease, 400 g Synthetic смазка, 400 g |
1 |
